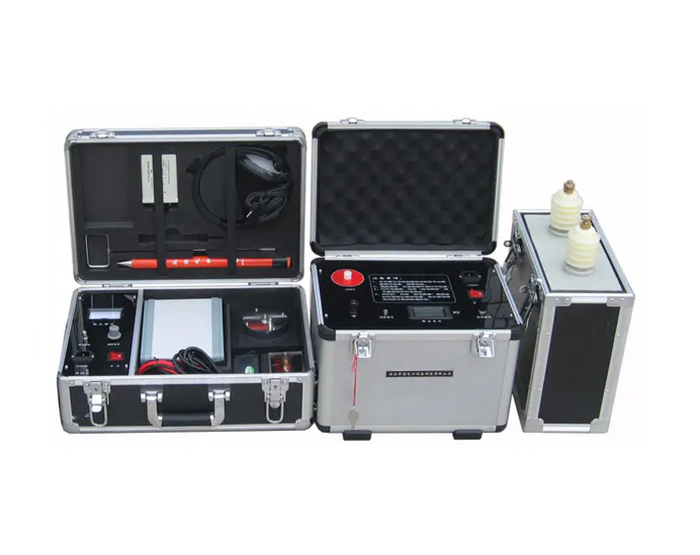

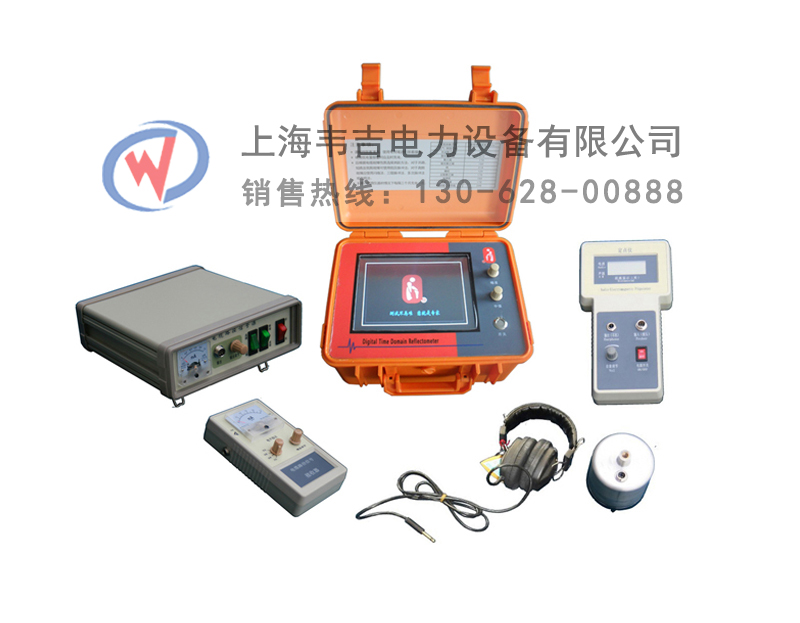

XC-803電纜故障測試儀


XC-803電纜故障測試儀
產品介紹
1．適用于測量各種不同截面、不同介質的各種電力電纜、高頻同軸電纜，市話電纜及兩根以上均勻鋪設的地埋電線等電纜的高低阻、短路、開路及高阻泄漏和高阻閃絡性故障。
2．在低壓脈沖狀態下，可自動完成故障距離的計算。
3．可測35KV以下等級所有電纜的高、低阻故障，適應面廣。
4．具有沖擊高壓閃絡法和低壓脈沖法。
6．具有方便的全中文菜單以及清晰屏幕觸摸鍵操作。
7．檢測故障成功率、測試精度及測試方便程度優于國內其他檢測設備。
8．超大液晶屏作為顯示終端，儀器具有強大的數據處理能力和友好的顯示界面。
9．具有極安全的采樣高壓保護措施。測試儀器在沖擊高壓環境中不會死機和損壞。
10．具有屏幕拷貝功能，可用于波形打印。
11．按鍵定義簡單明了，操作簡單，可靠性高，測量方法簡單快速。
12．內置電源，可在無電源環境測試電纜的開路及低阻短路故障。
13．具有USB接口，可用移動硬盤進行數據拷貝。
14．具有通用的網絡接口，可直接通過網絡進行數據遠程傳
主要性能指標：
1．測試方法：沖擊高壓電流取樣法；低壓脈沖法。
2．沖擊高壓：低于35KV。
3．數據采樣速率: 120MHz、90MHz、60MHz、30MHz、15MHz。
4．測試距離：＞40Km。
5．讀數分辨率：＜0.5m。
6．系統測試精度：＜50cm。
7．測試脈沖幅度：約400VP-P。
8．具有測試波形儲存功能：能將現場測試到的波形按規定順序方便地儲存于儀器內，供隨時調用觀察。可以儲存大量的現場測試波形。
9．能將儀器在不同的工作狀態下測得的故障電纜波形同時顯示在屏幕上進行同屏對比和疊加對比。使得故障距離的判斷更加準確。
10．內置電源：充滿電后可連續工作2小時以上。
11．工作條件: 溫度-10℃～+45℃；相對濕度 ＜90%；大氣壓力750±30mmHg。
